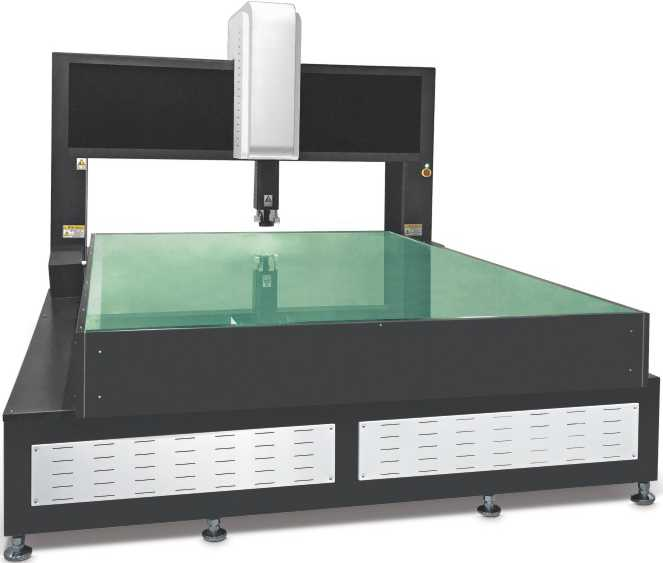

龙门式大行程全自动影像测量仪

龙门式大行程全自动影像测量仪
本机械品质保证源自最先进的设计理念，最完善、最优化的结构设计和突破极限的配件加工制作精度；“000”级大理石底座及整醴式刚性龙门移动移动架，其导轨基面的平面度、平直度均为W 0.005mm;整醴式刚性移动架“上轻下重”的设计可充分克服掉连动过程中对测量镜头的惯性冲击，保证整醴械构在连动过程中的稳

订购热线：13706269113

机型Model		NVC1210	NVC1512	NVC1612 I
夕卜型尺（LxWxH）		1920x1600x1750	2220x1800x1760	2520x2000x1970
测量范围	X	1200	1500	1600
	Y	1000	1200	1200
	Z	200	200	200
工作台	大理石台面	1870x1500	2170x1700	2480x1900
	玻璃台面	1250x1050	1550x1250	1650x1250
	承重	50kg	50kg	50kg
影像及测星系统	CCD	德国原装工业CCD相机、1/3英寸、130万像素、帧率30
	物镜	PMS自动变倍^镜0.7-4.5X连续变倍
	总放大倍率	0.67X附加目镜：25-150X或X1附加目镜：38-220X （20英寸彩色显示器）
	工作距离	90mm
	展示分辨率	0.0001 mm
测里精度（um）		X、丫线性精度：3+L/200 X-Y矢量精度：3+5 00 Z轴精度W5
照明光源		可程控（LED）八区环形表面光+同轴落射光+三环八区自动升降式表面辅助光（选）+跟踪式底部平行光
工作电源		220V±10% （AC） 50Hz（注：需有电阻W4欧姆接地线）
工作环境		温度：18~24°C、相对温度：30~75%、远离振源

定性不受任何影响；针对业界难题之移动横梁导轨的连动精度问题；我们采用导轨水平舆垂直安装的组合方式，在有限的空间裏最大化的加宽了俩组导轨之间的跨距；此结构还充分利用了 “000“级大理石基面及P级高精度级导轨本身的精度效应，组合后的连动直线性精度W0.003mm; HIWIN P级高精密直线导轨舆 TBI研磨C3级滚珠丝杆组合，充分保证了机器的连动精度和平稳性；光栅尺及传动机横置于俩轨道之间，最有效的去除阿贝误差的影响。
