昆山名卓精密测量仪器有限公司

        Suzhou mingzhuo Optoelectronic Technology Co.,Ltd.

              影像测量仪

    报价单

                     仪器型号:VMS3020

 联 系 人：

 手    机：

                 各型号仪器均支持定制开发

报价综述

仪器参数

配置列表

技术说明

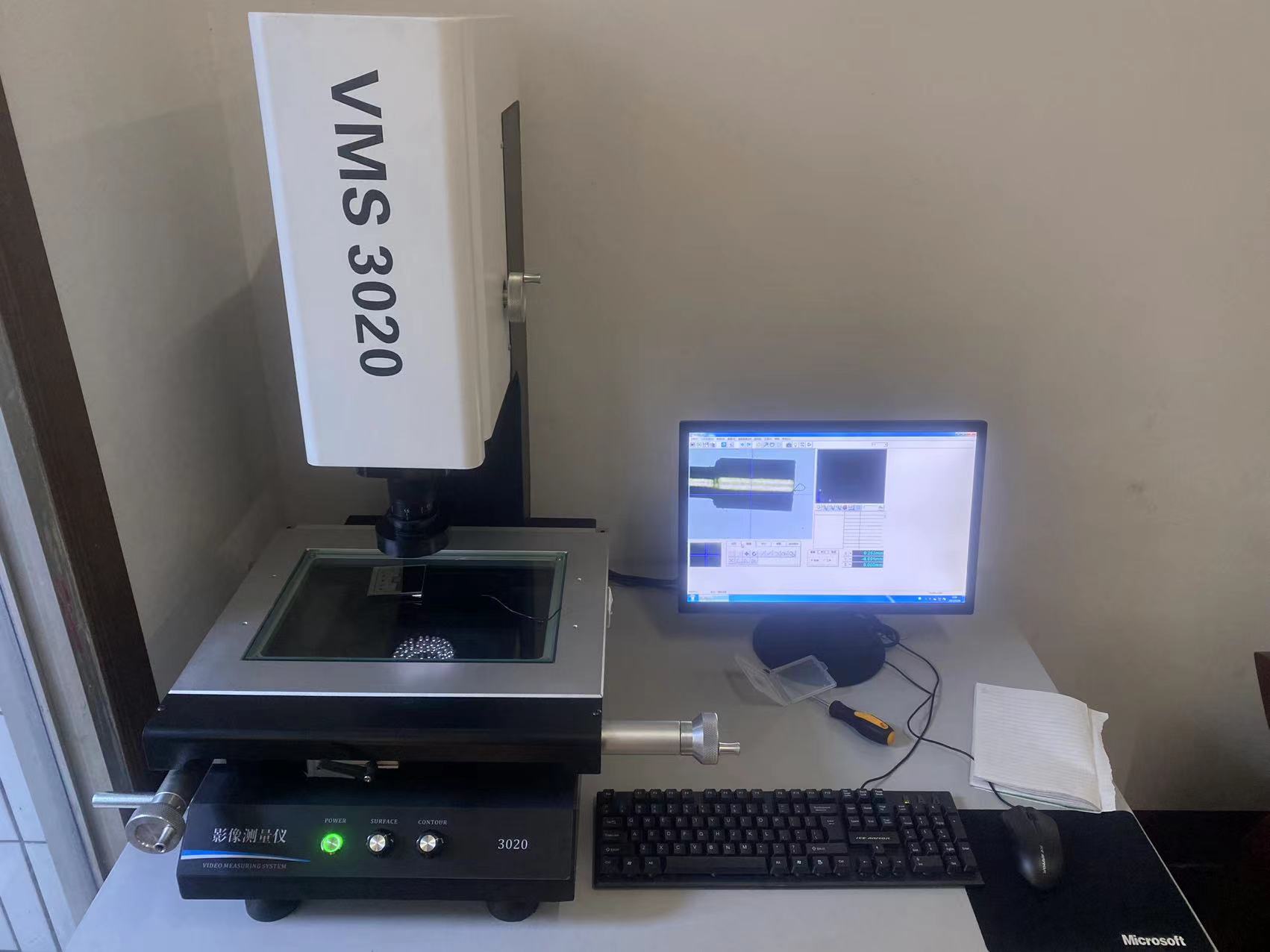

影像测量仪的主机形式是选用高精度花岗岩平台，移动工作台采用优质铸铁，经两次人工时效处理，稳定性好，手动移动方式，提供了经济、高效、多样的人性化的测量功能，可满足不同的测量要求，尤其是工厂的质量检测，更为经济、准确、实用。

v 移动工作台采用V型P级精密导轨及无牙光杆传动，仪器运动平稳，精确、快捷。

v 上下光源均采用LED冷光源，使用寿命长。光源均可通过软件自动控制。

v 可测量平面几何尺寸。

v 可测量台阶高度，盲孔深度。

v 手动变倍镜头校正后可保存倍率，变倍后无需重新校正。

v 可选配加装接触式测头与激光测头。

测量软件

软件INS-手动版本影像测量系统是基于计算机平台建立的一种综合的数据采集及处理工具，使您可在非接触情况下通过影像测量系统准确、快速、有效的完成测量工作，软件采用windows风格，运用下拉式菜单及鼠标操作、界面友好、操作简单。

主要功能：

1. 可测量平面上的任何几何尺寸，包括直径、半径、长度、角度、宽度、高度、深度、点到点的距离、点到线的距离、圆心距等等。

2. 具有零件拍照功能，可以更直观的进行比对。

3. 软件可随时分析测量数据。

4. 测量数据可直接导入Word,Excel中进行分析。

5. 具有自动寻边的功能，使测量更加快速、精确。

6. 快捷键功能，可使操作者快速、便捷的进行测。

7. 可保存为DXF格式，与AutoCAD软件无缝传输数据。

8. 可直接在AutoCAD中编辑、使用、使测量结果处理更方便，快捷。

售后服务承诺书

安装调试

² 昆山名卓公司负责测量仪的安装、调试。

² 需方应在合同生效时提供机房配套电气设施。

² 测量仪安装前需方应确保测量机房达到规定的技术条件。

² 需方收到货并在安装条件具备后，提前3天通知供方安排技术人员前往安装调试。

² 供方负责测量仪就位和安装技术指导，进行测量仪的联机和精度调试工作。

² 为了使安装调试工作顺利进行, 需方应在人员，时间和吊装运输设备方面给予合作，直至测量仪验收交付。

² 安装调试工作一般在一天内完成。

培训

培训内容：包含仪器操作培训及软件测量培训。

培训地点：需方现场。

培训人员：培训操作人员2-3人，直至能独立完成基本测量操作。

保修期内服务

保修期从安装交付之日起12个月。

保修期内非人为因素损坏，我司将免费更换零部件。

保修期内如因下列事项，本公司将酌收材料成本及服务费：

(1) 因不慎不当或使用方式错误而致损坏。

(2) 因自行改装所引起之故障。

(3) 安装后因需方自行搬移或者运送过程中发生之损坏。

(4) 因人为保管及保养不当而导致损坏。

(5) 因人为不可抗拒因素之损坏，包括天灾、地震、虫鼠等所导致产品故障。

保修期外服务

保修期过后，我公司承诺对测量仪实行终身有偿维修服务。可按次收取上门服务费用，亦可签订年保服务。

技术服务

我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，如出现确需现场处理的状况，我司售后部门将在接到用户通知24小时内安排技术人员赴现场解决问题。

优惠政策

我公司承诺，对已配装给用户的测量软件，我公司负责免费进行版本升级。
